ホイールアライメント
自動車のサスペンションやステアリングのシステムを構成するそれぞれの部品がどのような角度関係で自動車に取り付けられているかを示すものです。
キャスター角・キャンバー角・キングピン傾角・トーイン&トーアウトの4つの要素です。

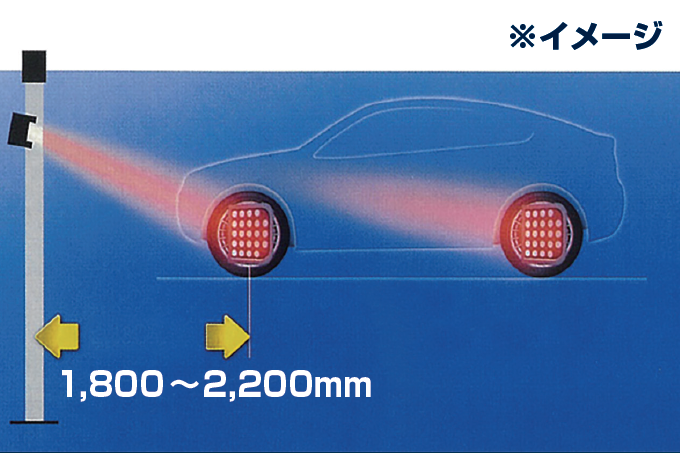

3Dアライメント 3D_ALIGNMENT

ASV車輌(先進安全自動車)を整備される皆様へ
センシングデバイス「エーミング」「キャリブレーション」の作業前の前提条件
ASVの整備作業では「エーミング」や「キャリブレーション」
等の作業が注目されますが、車体整備等を行った場合、正しい
強度で正しい寸法に復元することが第一に求められ、その後
センシングデバイス等の機能調製作業の正確さが要求されます
※先進安全自動車(ASV)は先進技術を利用してドライバーの
   安全運転を支援するシステム を搭載した自動車です。
・車両がまっすぐ走ること
・車両の車高・地上高・前後タイヤサイズ(タイヤ摩耗、
   タイヤ空気圧)等が正常であること(車両姿勢が正常であること)
・ボデー修理整備後は各部ボデー寸法等が正しく補修されていること
・車両の4輪アライメント測定のうえ後輪のスラスト角が限りなく
   0度に近いこと

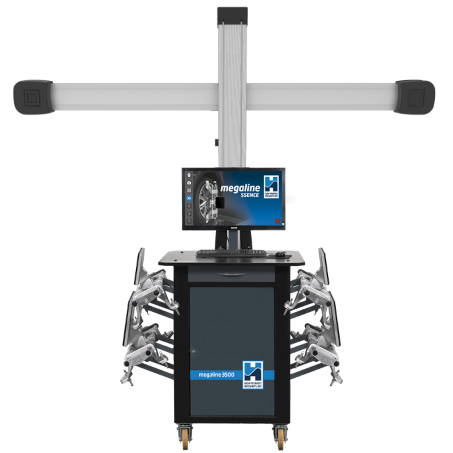

megaline SSENCE400/SSENCE600




3Dホイールアライナー
megaline SSENCE400仕様
・カメラ高さは固定式。
・フロアーレベルと調整高の間のベスト
   ポジションで固定
・19インチワイドスクリーンモニター付
・スタンダードキャビネット標準装備

SSENCE400/600カタログ
ダウンロード


3Dホイールアライナー
megaline SSENCE600仕様
・カメラ昇降調整装置付
・モーター駆動式フロアーレベル測定機能
   作業高調整機能付き
・32インチワイドスクリーンモニターは、
   オプション装備モニター取付高さ調整可
・デラックスキャビネット引き出し式
   キーボード&マウス収納式




 QJY-J-40B       リフト

能力  本体  4.0 Ton
センターリフト  2.0 Ton
揚程  本体  400 - 1800 mm
センターリフト  100 - 430 mm
モーター出力  200V 3.0kw
最低高さ  210 mm

カタログダウンロード


 QJY-J-45       リフト

能力  4.5 Ton
揚程  1850 / 400 mm
モーター出力  200V 3.0kw
3相電源
最低高さ  240 mm
乗上げ登板長さ  4800 mm

カタログダウンロード





 COSENG タイヤ機器      COSENGGROUP


 タイヤチェンジャー   C233GB + NAAR


最大タイヤ外径       ~ 42 インチ
外側クランプ径  10 ~ 21 インチ
内側クランプ径  12 ~ 24 インチ
適用リムサイズ       ~ 14 インチ
一次側電源  200V 3相

C233GB カタログダウンロード


 ホイールバランサー   SP711N


最大ホイール重量  65 kg
最大ホイール幅  415 mm
最大ホイール径  1080 mm
リムサイズ  10 ~ 30 インチ
使用電源  200V 0.75 kw
計測グラム数  1 グラム単位

SP711N カタログダウンロード
